天然气（CNG)加热，减压撬装



天然气(CNG)汽化,减压撬装

一引言

         根据国家关于“进一步扩大内需，促进经济平稳较快增长”的精神，为了改善人居环境，提高人民群众的生活质量，优化能源消费结构，特探讨了压缩天然气使用的可行性。

　　                                                             1、概述

        天然气是优质高效清洁的能源，是保护环境的最理想燃料。目前，天然气产业正处于蓬勃发展阶段、逐步取代石油、煤炭成为世界首选能源之一。

　　　　天然气除管道输送外，还可采用其他两种非管道输送方式。一种方式是液化天然气（LNG），是将天然气液化后再进行贮运；另一种方式是压缩天然气（CNG），将天然气净化压缩后，装在专门的容器内用汽车运送。我国CNG应用技术已经比较成熟，目前除了应用于城市天然气汽车之外，对城镇的天然气供应也已陆续开始。

　　                                                                2、工艺

　　由于某些用气点分布十分分散，且地形复杂，无法形成集中用气规模，采用管道输气投资太大，无法实施。经多方调研，采用CNG气瓶供气方式。

　压缩天然气供气系统的主要工艺可分为五部分：天然气加压、运输、储存、调（减）压和输配。

　　针对用户在高压天然气调（减）压和输配过程中出现的用大型减压撬成本过高，普通减压器在使用过程中因为天然气减压时温降过大，同时低温对调压器装置造成损伤，减压和输出的流量非常不稳定，甚至出现停气，增压等重大安全隐患。

     我公司特开发出一种及经济实惠有安全可靠的天然气水浴式减压装置；

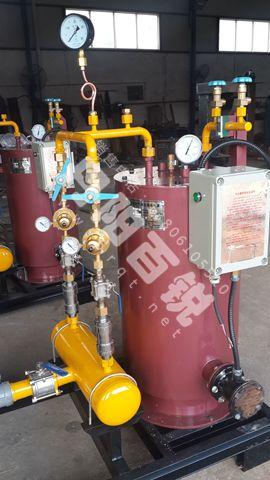

     工艺流程：CNG气瓶天然气经管路进入水浴式加热器进行加热（加热器装有自动温控装置，能保持稳定的温度对天然气进行加热）；加热后的压缩天然气经一级调压装置，把20MPa的天然气调压至1.6MPa；减压后的天然气进入二级调压装置调压，把压力调到0～0.15MPa；调压后的天然气经管路进入使用点。天然气气体汇流排

　                                                    二，主要技术参数

             产品型号：DRT-3A3

             额定进口压力：≤20mpa

             额定出口压力：≤0-0.15mpa（可根据客户要求设定）

            额定流量：60m3-100m3/h

            电源：电压220V 频率50HZ 功率3-8kW

            使用环境温度：0～40℃

             相对湿度：≤85%

             进气口螺纹尺寸：G5/8-M33X2

            出气口螺纹尺寸：G5/8-M33X2

                                                         三，操作步骤，

    连接好所有连接部位（确保无泄露）——接通电源加热到60度——缓慢开启气源阀门——压力稳定后，缓慢开启减压阀逐步减压到使用压力——缓慢开启出口阀门——停止使用前先关闭进口阀门——切断电源——待燃气全部烧尽后关闭出口阀

                                                       四，安全使用和维修方法

a,加热装置

     1，将减压装置根据安装示意图固定在使用位置，将进水管连接到进水口，安装进水时请勿用力过度，以免扭动水阀，造成水位失控。

    2.按规定将电源线连接相应的电源，根据用电安全的相关规定，请在供电线路中加入对应规格的漏电保护开关，并将产品外壳可靠接地（电源线中黄绿双色线为接地线，注；该线不可接零线）

    3，接通水，电源，加热器即可自动工作，红灯亮时表示电源已接通，绿灯亮时表示已开始工作，绿灯熄灭表示已加热到设定温度，同时水温表指示到加热温度。

    4，加热器的温控器已设定在60度，用户一般无需调整，但遇运输或其他原因，造成其调整点偏移，可有专业电工调整，调整时轻轻转动温控器黑色旋钮（顺时针旋转温控点升高，反之降低）

   5使用过程中，当发现溢水口不断有冷水流出或不进水时，表明进水阀失控，应及时修理，先切断气，电，水源，查看原因，调整浮球位置，更换或清洗阀芯使其正常工作。6，箱体底部设有排污口，请定期打开旋塞排除结垢，清洗前需切断气源，电源。切勿将水溅入电器部件。

b，减压装置

1、在安装使用前应首先检查螺纹是否相符，螺纹是否有损坏。

2、与减压器连接的管路及接头应清洁杂质及油污，并严禁被油脂污染。

3、减压器只能使用规定气体。

4、减压器前后的管路阀都要缓慢打开，待通气后，压力表指针徐徐上升后再逐渐加大。

6、减压器在使用前后都要避免撞击、振动、不要安放在有腐蚀性介质的地方，工作环境应干燥清洁。

7、减压器的进口端铜接头内装有气体专用滤芯，长期使用会导致滤孔堵塞，流量减小。应定期拆下清洗或更换滤芯。

9、发现减压器或配套压力表有损坏或异常现象时应立即进行修理。

10、减压器的修理必须由专业人员进行。修理时要更换的零部件应是本厂生产的同型号产品的零件，否则有可能发生问题或达不到产品应有的性能要求。

11、减压器因长期受压，故应定期送本公司检修，一般一年检修一次。

12、减压器安装应有接地装置，以防静电起火，避免事故的发生。天然气回火防止器

                                                    五 ，使用注意事项

     1、  使用天燃气灶具场所必须保持通风良好，这是因为天燃气燃烧时要消耗空气中的氧气来助燃，同时产生含有二氧化碳和少量一氧化碳的烟气，如1m3的天然气燃烧时要消耗10m3空气中氧气，同时产生1m3的二氧化碳和2m3的水蒸气。如果室内通风不良，则室内空气中的氧气含量逐渐减少，供氧不足将导致不完全燃烧，而不完全燃烧会产生大量一氧化碳有毒气体，会造成人员中毒、缺氧而窒息死亡。因此使用燃气的场所必须保持通风良好，使新鲜空气得到及时补充，并将烟气随时排至室外，这样可预防窒息或一氧化碳中毒事故，保护人身的安全和健康。

     2，应请有资质的专业人员按规范安装燃气设施，否则会留下事故隐患；

     3,应按产品说明书要求正确使用，燃具应定期维护保养，有故障应及时维修；

     4，灶具使用时应有人照看，应注意使用环境的通风换气，用毕做到“二关一开”，即关好燃气阀门和厨房门，开启厨房窗户；

      5，燃气设施应经常检查，及时更换老化的橡胶管，最好使用不锈钢波纹软管；  要特别注意：   一、连接灶具的软管，应在灶面下自然下垂，且保持10厘米以上的距离，以免被火烤焦、酿成事故。注意经常检查软管有无松动、脱落、龟裂变质。使用期超过三年的应与维修部联系更换。

      6，定期用肥皂水检查天然气设备接头、开关、软管等部位，看有无漏气，切忌用火柴检漏。如发现有气泡冒出，或有天然气味时，要关闭所有开关，严禁火种（包括电灯开关），打开窗户通风。

      7，定期检查水位表，发现缺水要及时补水，避免干烧。
