低温绝热气瓶静态蒸发率测试方法

              lng/氧/氮/氩低温绝热气瓶静态蒸发率测试方法及设备配置操作方法

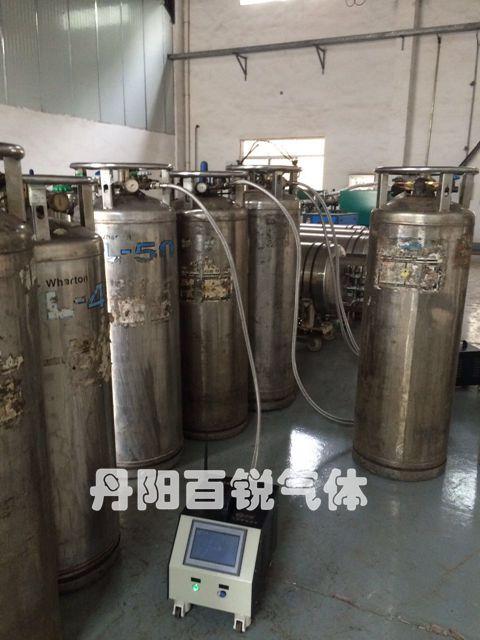

一、静态蒸发率测试系统说明

该静态蒸发率测试系统专用于LNG气瓶进行静态蒸发率测试，全自动测试及自动打印本次测试结果。

测试过程及测量数量按照GB/T18443.5-2010《真空绝热深冷设备性能试验方法 第五部分:静态蒸发率测量》文件要求进行:

测试方法公式采用气体质量流量计方法

测试介质采用LNG

判定标准：

气瓶日静态蒸发率应不大于2倍的制造标准规定的合格指标，且不大于如下表1的指标为合格

车用LNG气瓶日静态蒸发率合格指标

公称容积L	50	100	150	200	250	300	350	400	450	500
日静态蒸发率%	5.4	5.1	5.1	4.8	4.8	4.8	4.5	4.5	4.2	4.2

此标准由各省质量技术监督局制定



二、具体操作步骤说明如下：

1、先将待测试气瓶与静态蒸发率测试台连接好配套软管，连接好并检查是否有装到位。

2、连接软管之一头连接LNG气瓶回气口或者放空口，一头连接静态蒸发率测试台接口；出口柜子外用一段紫铜弯管，然后用皮管接至天然气排放安全位置。

3、将静态蒸发率测试台的电源通电，220VAC。

4、通电后界面跳出需要设定水平，四个轮子上面有调节旋钮，根据电子水平仪设备质量流量计的水平水平，然后进入测试界面。

5、首先在触摸屏上输入待测气瓶基本信息，一开始按设定参数按钮，界面最上面空格里跳出操作员，点击操作员选择技术员，起始密码没有，直接按确定即可，然后输入如测试人员工号，产品编号，气体种类(807.3)，公称容量，以及参数调整，注意参数调整设定需由技术员来操作。

6、测试时间设定为1440分钟(即24小时)。

7、环境温度自动获取，需设定校正系数，设定如下:

0-10℃设为1.1；10-25℃设为1；25-40℃设为0.9.

8、测试数据处理，依国标GB/T18443.5之气体质量流量计测试法。

9、测试介质为液氮，氮的饱和液体密度为807.3kg/m3；273.15K下气体密度为1.2555kg/m3.

10、待测试LNG气瓶需将气瓶内胆压力降为零，静置自动

排放48小时气瓶达到热平衡后，才可开始接上静态蒸发率测试台启动测试。

11、启动测试后，触摸屏上会自动显示每分钟的静态蒸发率数据，且测试完成后自动打印最终测试结果。



三、操作注意事项：

1、操作工应坚守岗位，小心操作，需按以上操作顺序进行操作，不得自行调整顺序违章操作。

2、LNG气瓶所有阀门除放空阀打开外，其余阀门全部关闭。

3、 LNG气瓶必须静置自动排放48小时后，即达到热平衡后，才可开始启动测试。不可提前启动静态蒸发率测试。

4、在测试过程中不可断电，且无关人员不可随意触摸控制屏幕，避免误操作导致测试中止。

5、因放空时有低温挂霜产生，故操作工操作时必须戴低温防护手套方可开启或关闭放空阀，切不可直接祼手操作，避免冷伤异常发生。
